一、概述

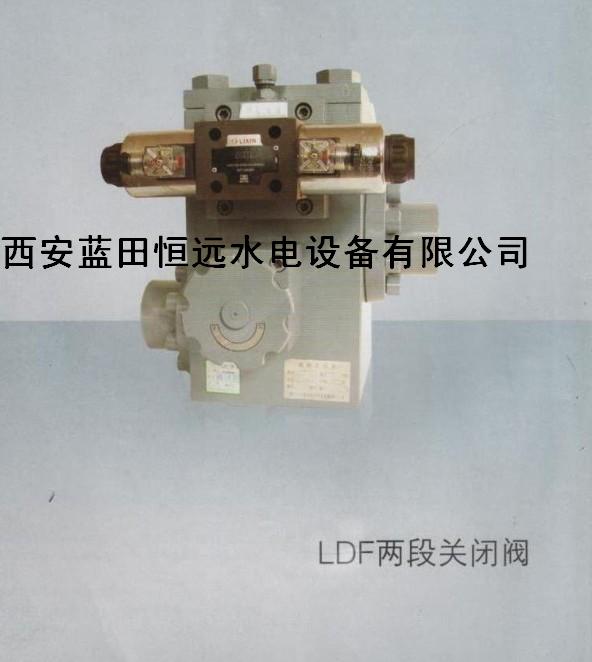

LDF型两段关闭阀是一种两段式关闭阀门。第一段关闭为快速关闭，第二段关闭为慢关闭。它安装在调速器主配阀与水轮机导叶接力器之间的油路上，通过控制接力器的关闭速度，防止水锤事故，确保水轮发电机组安全可靠运行。
本品在传统产品基础上对密封和第二段关闭节流装置进行了改进，使其密封性更好，慢关闭调整更方便。
二、技术参数
■ 额定压力：2.5MPa 4.0MPa 6.4MPa
■ 电源电压：220VDC 110VDC 220VAC
■ 连接方式：法兰连接，法兰标准：GB9119-2000
■ 环境温度：5~45℃
三、工作原理
LDF分段关闭阀由阀体、活塞、节流装置等组成。当机组需要停机时，调速器主配阀操作导叶接力器开始进入关机工况，导叶关闭到某一开度（主令控制器上的拐点位置），LDF两段关闭阀上电磁换向阀得电动作，此时两段关闭阀活塞2上腔接压力油，下腔接回油，活塞在差压作用下迅速向下运动实现第一段关闭，两段关闭阀的主要油路被切断，导叶接力器开启腔的回油只能经由节流装置流向机组的回油箱，由于节流阀过流孔较小，接力器开启腔便形成背压，接力器关闭腔与开启腔之间的差压减少，导水机构的关闭速度减慢，机组进入第二段关闭即慢关闭。慢关闭时间根据调保计算结果调节节流装置的开度确定。
四、外形尺寸图表
|
型号
|
d1
|
dn
|
D
|
H
|
H1
|
H2
|
K
|
L
|
|
LDF-80
|
80
|
12
|
89
|
343
|
165
|
80
|
345
|
350
|
|
LDF-100
|
100
|
12
|
110
|
343
|
165
|
80
|
345
|
350
|
|
LDF-125
|
125
|
18
|
135
|
622
|
307
|
140
|
510
|
440
|
|
LDF-150
|
150
|
18
|
160
|
622
|
307
|
140
|
510
|
440
|
|
LDF-200
|
200
|
27
|
219
|
745
|
340
|
175
|
585
|
510
|
五、安装维护
■ 接管路前，应将管内清理干净，不得有铁屑、锈铁皮等脏物
■ 本品出厂前已试验合格，现场不可分解组装
■ 不可安装在有水溅到的地方
■ 安装时请注意接口的位置，切勿接错管道
■ LDF两段关闭阀应尽量安装在靠近水轮机导叶接力器且易于调试和检修的地方
■ 节流装置的开度是根据调保计结果及慢关闭规律确定的，节流装置手柄顺时针旋转开度减小，逆时针旋转开度增大。
